工字磁棒电感的结构、性能、参数以及作用

工字磁棒电感是利用导线来通过交流电压，电流的，工字磁棒电感是导线内通过交流电流时，在导线的内部周围产生交变磁通，导线的磁通量与生产此磁通的电流之比。工字磁棒电感一般用于电路的匹配和信号质量的控制上，以及地的连接和电源的连接。工字磁棒电感的稳定性较高，是一般电感无法比拟的，在电路中使用通过的电流相对平稳，在效率上也提高很多，工字磁棒电感的主要功能是筛选信号，过滤噪声，稳定电流及控制电磁波干扰，是EMI的优良对策。

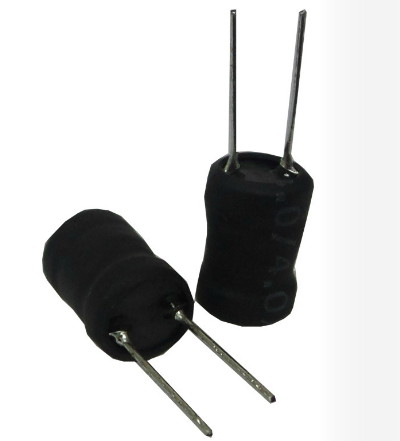

工字电感

一、结构组成

工字磁棒电感线圈一般由磁心或铁心、骨架、绕线组、屏蔽罩、封装材料等组成：

1.骨架

由铜芯线圈的绕线支架的。工字磁棒电感是电子电路或装置的属性之一，指的是:当电流改变时，因电磁感应而产生抵抗电流改变的电动势一些体积较大的固定式电感器或可调式电感器(如振荡线圈、阻流圈等)，常用的工字磁棒电感被视为轴向电感的立式版，应用方便与轴向电感类似，但是常用工字磁棒电感可以拥有更大的体积的电感类型，电流自然也能得到一定的应用提升;大多数是将漆包线(或纱包线)直接绕在骨架上，再将磁心或铜心、铁心等装入骨架的内腔，以提高其电感量。骨架通常是采用塑料、胶木、陶瓷制成，根据实际需要可以制成不同的形状。小型电感线圈(例如工字磁棒电感)一般不使用骨架，而是直接将漆包线绕在磁芯上。

(也称脱胎线圈或空心线圈，多用于高频电路中)不用磁心、骨架和屏蔽罩等，而是先在模具上绕好后再脱去模具，并将线圈各圈之间拉开一定距离。

2.绕组

指具有规定功能的一组线圈，它是工字磁棒电感的基本组成部分。绕组有单层和多层之分。单层绕组又有密绕(绕制时导线一圈挨一圈)和间绕(绕制时每圈导线之间均隔一定的距离)两种形式;多层绕组有分层平绕、乱绕、蜂房式绕法等多种。

3.磁心与磁棒

磁心与磁棒一般采用镍锌铁氧体(NX系列)或锰锌铁氧体(MX系列)等材料，它有"工"字形、柱形、帽形、"E"形、罐形、环形等多种形状。

4.铁心材料

主要有硅钢片、坡莫合金等，其外形多为"E"型。

5.屏蔽罩

为避免有些电感线圈在工作时产生的磁场影响其它电路及元器件正常工作，就为其增加了金属屏幕罩(例如半导体收音机的振荡线圈等)。采用屏蔽罩的电感器，会增加线圈的损耗，使Q值降低。

6.封装材料

(如色码电感器、色环电感器等)绕制好后，用封装材料将线圈和磁心等密封起来。封装材料采用塑料或环氧树脂等。工字磁棒电感的产品特点:具有高功率及高磁饱和性，低阻抗、体积小的特点。工字磁棒电感不仅体积小，且安装便捷属于插件型电感，占用空间小;高Q值因素;分布电容较小;自共振频率较高;特殊导针结构，不易产生闭路现象;用PVC或UL热缩套管保护;并可用于自动插件机器;应用较为广泛。工字磁棒电感的定义工字磁棒电感是我们在插件作业中会经常看见电子元器件中的一种;一般是在工字磁芯上，根据不同参数要求进行绕线圈，并有引出两个引脚，这样制成的电感叫做工字磁棒电感。

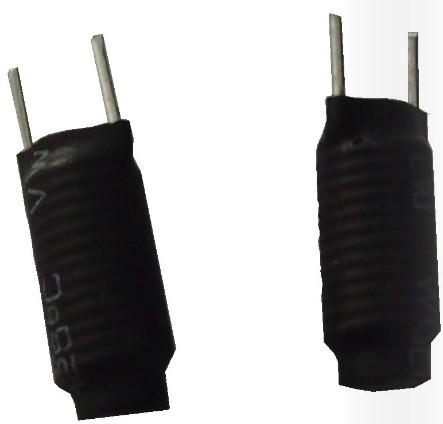

磁棒电感

二、特征

1.体型小的立式电感，占用安装空间小;

2.分布电容量小，自共振频率高;

3.特殊导针结构，不易产生开路现象。

4.用PVC或UL热缩套管保护。

5.无铅环保。

三、参数

1.电感值范围：1.0uH到100000uH之间。

2.额定电流：基於温度上升不得超过20oC。

3.工作温度范围：在-20oC到80oC之间。

4.端子强度：大於2.5公斤以上。

四、作用

1.储能，在电源中做滤波作用，使电显源更加稳定。

2.振荡，在开关电路中组成振荡组件，做升压作用

3.抗干抗，在电源中做扼流圈作用，做差模电感，防止电源中谐波成分污染电网，也阻止电网中的谐波成份干扰到电源，起到稳定的作用。

4.RF电感也可以用于阻抗匹配应用，以便实现数据传输线的阻抗平衡。这是为了确保IC间高效的数据传输所必需的。作为RF扼流圈使用时，电感串联在电路中，起到RF滤波器的作用。简单来说，RF扼流圈是个低通滤波器，它会给较高的频率造成衰减，而较低的频率则畅通无阻。

五、应用

工字磁棒电感一般应用于：车载GPS，车载DVD，电源设备，录影机，液晶显示屏，电脑，家用电器，玩具，数码产品，安防技术设备等等电子产品。
